特易通對講機寫頻軟件撓度計算軟件是一款實用的撓度計算小軟件，過對計算模型的分析計算了組合木梁若作為支撐現澆板底模的主龍骨使用時一層木方跨中的撓度值,依據試驗結果分析了實測撓度值與理論計算結果有差值的原因,提出應采用施加反拱等有效措施減小變形，需要的朋友快來下載吧。
撓度計算軟件簡介

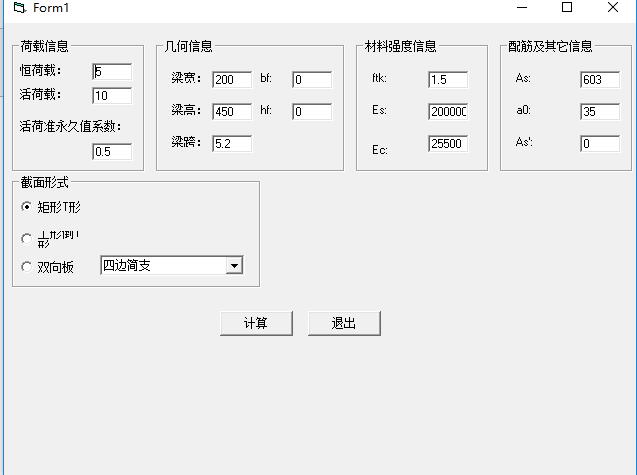

適用于鋼筋混凝土連續梁計算，梁、柱、墻構件截面設計，梁截面驗算，變形計算及選筋計算等項設計工作。
撓度計算軟件安裝步驟
1、從188軟件園下載撓度計算軟件包

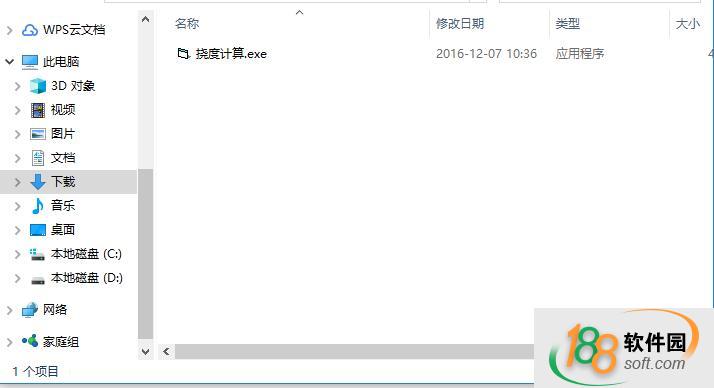

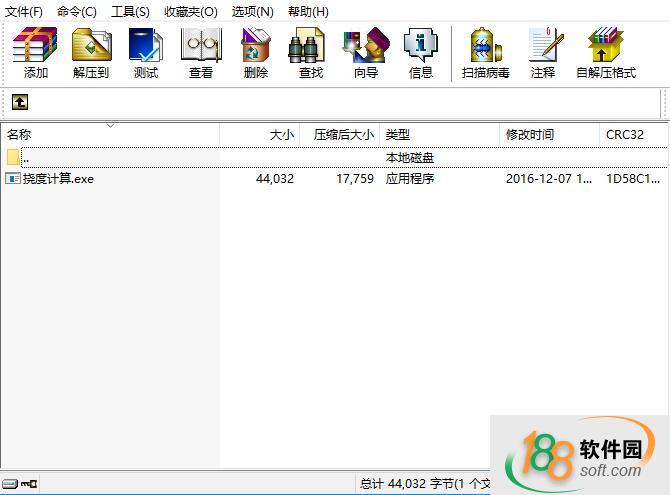

2、解壓縮后，找到目標文件夾，直接雙擊打開即可開始使用
撓度計算公式
簡支梁在各種荷載作用下跨中最大撓度計算公式：
均布荷載下的最大撓度在梁的跨中,其計算公式:
Ymax = 5ql^4/(384EI).
式中: Ymax 為梁跨中的最大撓度.
q 為均布線荷載標準值(kn/m).
E 為鋼的彈性模量,對于工程用結構鋼,E = 2100000 N/mm^2.
I 為鋼的截面慣矩,可在型鋼表中查得(mm^4).
跨中一個集中荷載下的最大撓度在梁的跨中,其計算公式:
Ymax = 8pl^3/(384EI)=1pl^3/(48EI).
式中: Ymax 為梁跨中的最大撓度.
p 為各個集中荷載標準值之和.
E 為鋼的彈性模量,對于工程用結構鋼,E = 2100000 N/mm^2.
I 為鋼的截面慣矩,可在型鋼表中查得(mm^4).
跨間等間距布置兩個相等的集中荷載下的最大撓度在梁的跨中,其計算公式:
Ymax = 6.81pl^3/(384EI).
式中: Ymax 為梁跨中的最大撓度.
p 為各個集中荷載標準值之和.
E 為鋼的彈性模量,對于工程用結構鋼,E = 2100000 N/mm^2.
I 為鋼的截面慣矩,可在型鋼表中查得(mm^4).
跨間等間距布置三個相等的集中荷載下的最大撓度,其計算公式:
Ymax = 6.33pl^3/(384EI).
式中: Ymax 為梁跨中的最大撓度.
p 為各個集中荷載標準值之和.
E 為鋼的彈性模量,對于工程用結構鋼,E = 2100000 N/mm^2.
I 為鋼的截面慣矩,可在型鋼表中查得(mm^4).
懸臂梁受均布荷載或自由端受集中荷載作用時，自由端最大撓度分別為的,其計算公式:
Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).
q 為均布線荷載標準值(kn/m). ;p 為各個集中荷載標準值之和.
你可以根據最大撓度控制1/400，荷載條件25kn/m以及一些其他荷載條件
進行反算，看能滿足的上部荷載要求!
撓度計算軟件更新日志
開發GG說這次真的沒有bug了~
