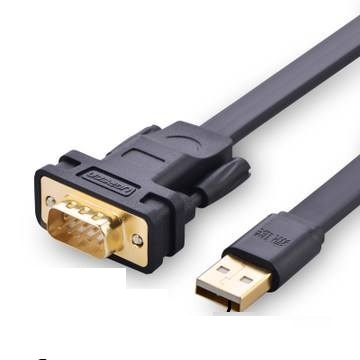

usb轉rs232萬能驅動電腦版是一款簡單便捷的USB接口轉換軟件，usb轉rs232萬能驅動官方版可提供一個RS232全雙工異步串行通信裝置與USB功能接口便利聯接的解決方案，usb轉rs232萬能驅動電腦版適用于win7、win8和win10操作系統，可以幫助用戶解決USB轉串口問題。

usb轉rs232萬能驅動軟件介紹

　　USB規范描述了總線特性、協議定義、編程接口以及其它設計和構建系統時所要求的特性。USB是一種主從總線,工作時USB主機處于主模式,設備處于從模式。USB系統所需要的唯一的系統資源是，USB系統軟件所使用的內存空間、USB主控制器所使用的內存地址空間(I/O地址空間)和中斷請求(IRQ)線。USB設備可以是功能性的如顯示器、鼠標或者集線器之類.它們可以作低速或者高速設備實現。低速設備最大速率限制在1.5 Mb/s，每一個設備有一些專有寄存器,也就是端點(endpoint) 在進行數據交換時,可以通過設備驅動間接訪問它。每一個端點支持幾種特殊的傳輸類型，并且有一個唯一的地址和傳輸方向。不同的是端點0 僅用作控制傳輸，并且其傳輸可以是雙向的。

usb轉rs232萬能驅動功能介紹

　　1、描述符定義

　　描述符是數據結果或信息的格式化塊，它可以使主機知道這個設備。每個描述符包含了這個設備整體的信息或者某個元素的信息。所有的USB外設必須響應對標準的USB描述符的請求。

　　該系統中使用了1個接口和2個終端(控制和中斷輸入)。由于受Win98的限制還不能使用中斷輸出終端，因此為了解決這個問題，我們通過在端點0中使用SetReport傳輸PC機欲送往IC卡門禁考勤設備的數據。

　　數據接收是在Output Reports中完成的。根據送往IC卡門禁考勤設備最大的數據量，系統定義為16K個8位域.發送數據給主機是在輸入報告中完成的，它是8K個8位域。

　　2、設備檢測和列舉

　　當1個USB人機接口類(HID)設備第一次連接到總線，它將被總線供電但仍然非功能性等待1個總線復位。D-端的上拉電阻通知Hub連接上了新的設備，主機也同時知道了新連接的USB設備，并將它復位。緊跟輸入包之后,主機發送1個配置包，從缺省地址0處讀取設備描述符.讀到描述符后，主機將分配一個新的地址給設備,并繼續查詢關于設備描述、配置描述、人機報告描述的信息，設備將開始對新分配的地址作出反應。根據從設備處返回的信息。主機知道了被設備支持的數據終端的數量，完成列舉過程.列舉結束后，Windows將把新的設備加入到控制面板的設備管理器中顯示。

　　為此,在微控制器中必須寫入訪問描述符的代碼，這樣便于對主機在列舉設備時發送的請求作出有效的辨識和響應.在設備方面需要創建一個inf文件，使Windows能夠辨識設備,并且為設備找到其驅動。由于操作系統提供了簡單的INF文件，因此，開發中只需要編寫寫入到微控制器中的程序。

　　3、數據發送和接收過程

　　發送數據到門禁考勤系統是通過控制端點0中使用SetReport來完成的。主機先向門禁考勤系統請求發送數據，設備響應請求后，主機便開始執行。當有數據到達設備的終端0時,將對設備產生一個中斷。此時相應的中斷服務程序便將數據復制到數據緩沖區。一旦進入端點0的中斷服務程序，所有的中斷必須關閉，確保能夠正確地復制數據。

　　微處理器的數據緩沖區編程為可以接收64個字節，這個值是存放在設置包的包頭請求信息中。從主機處接收到的最大包大小，是根據它將發送給門禁考勤系統的最大數據量來決定的。

　　系統還使用了Put_command線程，通過1個 I/O端口引腳，向門禁考勤系統串口發送數據。在執行此線程時,根據串口通信協議插入了起始位、停止位以及相應的延時。

　　從門禁考勤系統接收數據的過程是利用端點1完成的。端點1配置為1個中斷輸入端點，當有1個起始位到達引腳時，GPIO中斷必須打開，并關閉所有其它類型中斷。設計中通過使用1個Get_Serial線程來收集I/O引腳發出的串行數據，并把它存入數據緩沖區.同時該線程負責檢驗接收到的起始位和停止位的正確性。當收到8個字節時，將接收緩沖區中的數據復制到終端1的緩沖區，并且允許微處理器響應中斷輸入請求。

　　考慮到一般串行口的有效波特率的范圍在300~19 200 bps，我們按處于最大波特率19 200 bps的情況來考慮。傳輸1個字符需要時間接近0.75ms;而1個輸入中斷大約每10 ms送1個8字節的數據包，因此設計1個128字節的快速數據緩沖區便可以保證不會丟失數據。

　　RS-232-USB接口轉換模塊用于改進我們的IC卡門禁考勤系統，使用效果良好。

usb轉rs232萬能驅動安裝方法

　　在188下載網，下載usb轉rs232萬能驅動電腦版軟件包，解壓，運行“exe.文件”

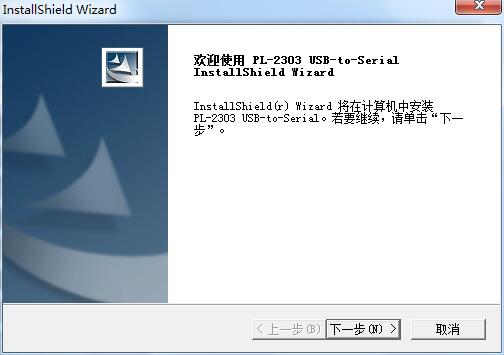

　　雙擊打開，進入安裝向導，單擊下一步
