Section最新版是一款便捷實用的地圖圖件制作軟件，Section官方版擁有強大的圖形編輯能力，能夠?qū)Ω鞣N地質環境做出相對應的方案措施，不僅給用戶帶來更多的創作靈感，還大大提高了圖件的制作效率，Section最新版還支持CAD與mapgis之間的格式轉換。

Section軟件簡介

　　section系統基于MapGis輸入編輯子系統強大的圖形編輯能力，添加專業的地質圖件制作工具，大大提高了地質圖件的制作效率：與Excel結合實現強大豐富的數據溝通功能;圖形可以在不同工程之間、不同文件中，不同時間，不同位置自由復制粘貼;方便的圖例拾取、修改、排版操作，可自由定制用戶圖簽及使用;簡單的圖切剖面操作;還有實現了CAD與MapGis數據格式的互轉，按原圖層或點線面類型輸出為MapGis格式;實現讀取原MapGis花紋庫及AutoCAD花紋庫，花紋角度漸變填充。增加區塊圖、直方圖、儲量核查、水系沉積物和土壤化探自動編號等專題圖等輔助功能。柱狀圖地質數據采集系統采用Microsoft Access的MDB格式錄入，自動計算繪制符合行業標準的MapGis格式地質圖件。 section 2016完全免費使用。在使用過程中，遇到問題可與作者聯系獲得技術支持，作者對程序中可能存在的缺陷和風險不承擔任何責任。一旦開始使用，視為你同意。

Section功能介紹

　　1、通過制圖工具集，基于制圖規則自動、半自動生成制圖數據。

　　2、實現三維場景中海量高程數據、影像數據、各種景觀模型、地質體模型的高效調度與快速顯示。

　　3、提供進一步專業的地質體分析工具，實現多種地質體切割、隧道模擬。

　　4、能夠以多時態歷史數據動態模擬的方式來描述目標對象的時空演變過程。

　　5、供用戶快速的擴展平臺功能模塊以適應新的三維應用。

　　6、提供一個功能全面、性能穩定、簡便易用制圖平臺。

　　7、多尺度、多源、異構二三維空間信息圖形設計。

Section軟件特色

　　1、與Excel結合實現強大豐富的數據溝通功能。

　　2、圖形可以在不同工程之間、不同文件中，不同時間，不同位置自由復制粘貼。

　　3、方便的圖例拾取、修改、排版操作，可自由定制用戶圖簽及使用;簡單的圖切剖面操作。

　　4、還有實現了CAD與MapGis數據格式的互轉，按原圖層或點線面類型輸出為MapGis格式。

　　5、柱狀圖地質數據采集系統采用Microsoft Access的MDB格式錄入，自動計算繪制符合行業標準的MapGis格式地質圖件。

　　6、實現讀取原MapGis花紋庫及AutoCAD花紋庫，花紋角度漸變填充。增加區塊圖、直方圖、儲量核查、水系沉積物和土壤化探自動編號等專題圖等輔助功能。

Section使用方法

　　1、 首先用Section打開工程文件，把所有文件設為編輯狀態，然后對地形等高線文件進行高程賦值--新建線屬性高程字段(原MapGis需要這樣做，用Section剖面圖菜單下的自動賦高程不需新建此字段(拖動操作))。

　　2、把等高線和地質區文件設為當前編輯文件狀態:即點擊勾選文件名前的復選框。

　　3、選擇菜單剖面圖-讀取地形數據(現有3種方式，此選拉線讀取)，沿著勘探線從開始處拉線到末端出現設置基本數據對話框(如下圖)，這里要注意地形圖比例尺和剖面圖比例尺，默認是1:5000和1:2000。如果不是這個比例尺，改成你需要的比例尺。最低標高默認為-1，表示由軟件自動計算最低標高。也自己看情況調整。

　　4、點確定后，就可以拉直線了，點鼠標左鍵，不要松開鼠標左鍵，移到你要的地方后(可用滾輪放大縮小)，松開鼠標左鍵。會彈出存儲數據成功對話框。點確定后，會在地形圖上出現一條紅色的剖面線。

　　5、選擇讀取鉆孔數據后，在鉆孔的位置點擊一下會在左側出現鉆孔數據輸入對話框。孔深單位為實際的米。

　　6、點存儲，就會存儲這個鉆孔的數據，如果你還有鉆孔，就繼續在另外一個鉆孔位置點擊一下，輸入數據，點存儲，如果沒有了，就點退出。

　　7、輸入探槽數據。選擇讀取探槽數據，在探槽起點的地方點擊一下，會出現探槽數據輸入對話框，輸入數據后，點存儲，如果還有探槽，就再到另外一條探槽起點點擊一下，輸入數據，點存儲，如果沒有探槽了，就點退出。槽探長度單位為實際的米。

　　8、選擇讀取地質信息后，會在底部自動打開一個地質信息的窗口。在這里你可以依次修改地層產狀，地層花紋，顏色，界線，接觸關系和接觸產狀。自己根據順序(雙擊可看見區閃爍)修改就是。這里具體就不修改，然后點存儲-退出。

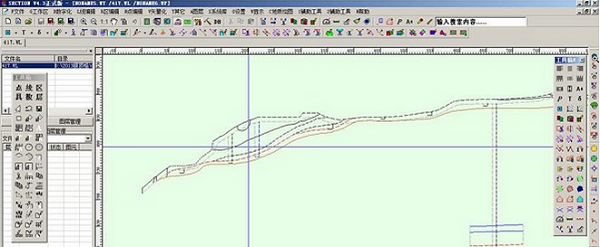

　　9、最后，選擇菜單剖面圖-圖切剖面后，剖面圖就出來了，這時會出現保存路徑設置對話框，設置好后點確定。剖面圖畫好了。

　　10、剩下的工作就是對畫出的剖面圖進行添加數據和修飾圖面了。

Section常見問題

　　1、MapGis數據轉入Excel后表格內容為空白什么原因?

　　可能原因是轉的時候沒有正常關閉com接口，可以關閉Section，重新打開Section再試試，或者打開任務管理器，關閉所有Excel進程。

　　2、Excel單元格數據轉入MapGis中的單元格實際寬度和高度的換算公式?

　　MapGis單元格的寬度=(127.0÷60.0)×(Excel單元格寬度)+(127.0÷96.0); MapGis單元格的高度=(127.0÷360.0)×(Excel單元格高度)。

　　3、為什么使用“插入圖簽”功能，點擊后沒有反應(無法插入圖簽)?

　　可能你在設置中使用了其他圖簽(即用戶自定義圖簽)，而且用戶第一次使用又沒有創建自定義圖簽[文件名為T(mén)QLine.sec.sec和TQPnt.sec]，是空值所以就看不見。

　　4、擊Section.exe后出現 “無法啟動此程序，因計算機丟失basroot.dll……”的提示，程序不能使用?

　　沒有在MapGis環境下缺少基本組件和動態鏈接庫，運行程序會出現此提示，參考安裝的第1種方法解決。

Section更新日志：

1. 優化的腳步從未停止！

2. 更多小驚喜等你來發現~
